ミッドケーブレス60000 U/G

  • 429MHz帯
    特定小電力(U)
  • 1.2GHz帯
    特定小電力(G)
Thumbnail 1 Thumbnail 2 Thumbnail 3 Thumbnail 4 Thumbnail 5 Thumbnail 6
Main Image

カタログ・取扱説明書・仕様書（標準型）・外形図CAD

429MHz帯 RC-60016U型 製品1
1.2GHz帯 RC-60016G型 製品2

製品詳細

  • 送信機・
    受信機の特長
  • オーダー
    対応例
  • 定格

送信機の特長

緊急停止スイッチ
＆ キースイッチ

ハーフピッチ ボタン仕様

パネルゴム板 突起

充電台方式／充電ジャック方式

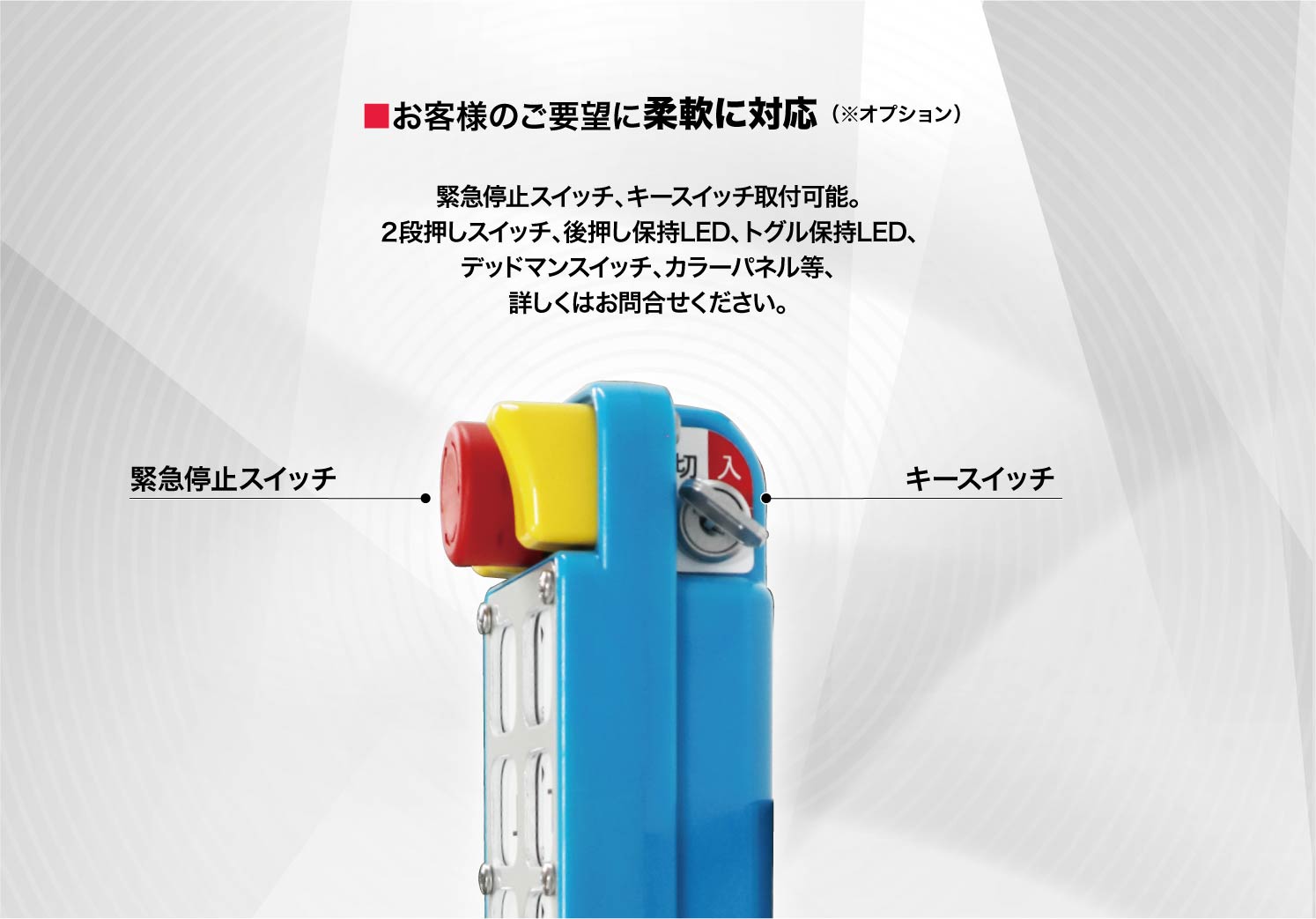

  • お客様のご要望に柔軟に対応！オプション

    ■対応例

    • 緊急停止スイッチ
    • キースイッチ
    • ２段押しスイッチ（最大８組追加可能）
    • LED表示付 後押し保持、トグル保持
    • デッドマンスイッチ
    • 文字変更、カラーパネル…他

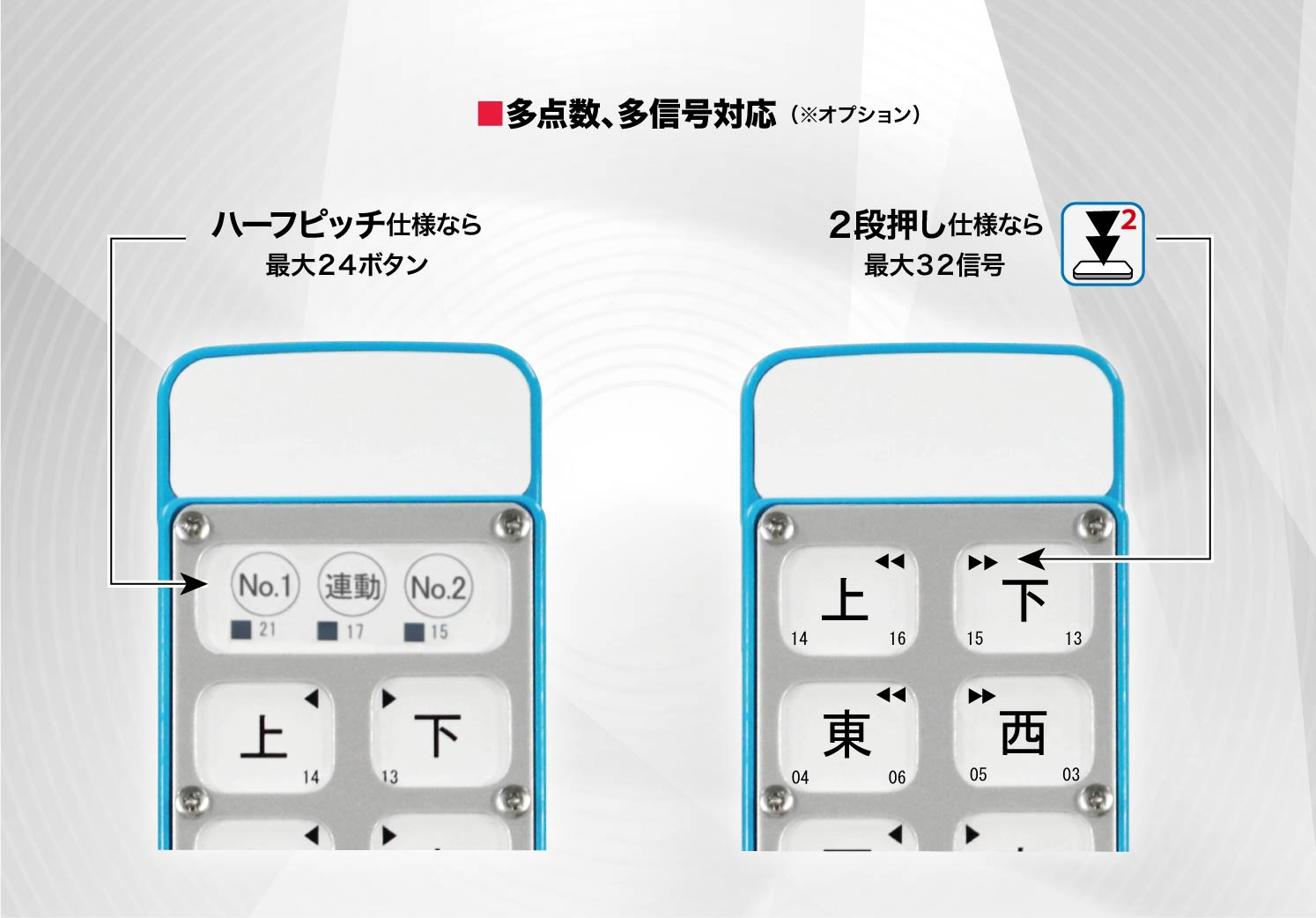

  • 多点数対応オプション

      ハーフピッチ仕様なら、最大２４ボタン

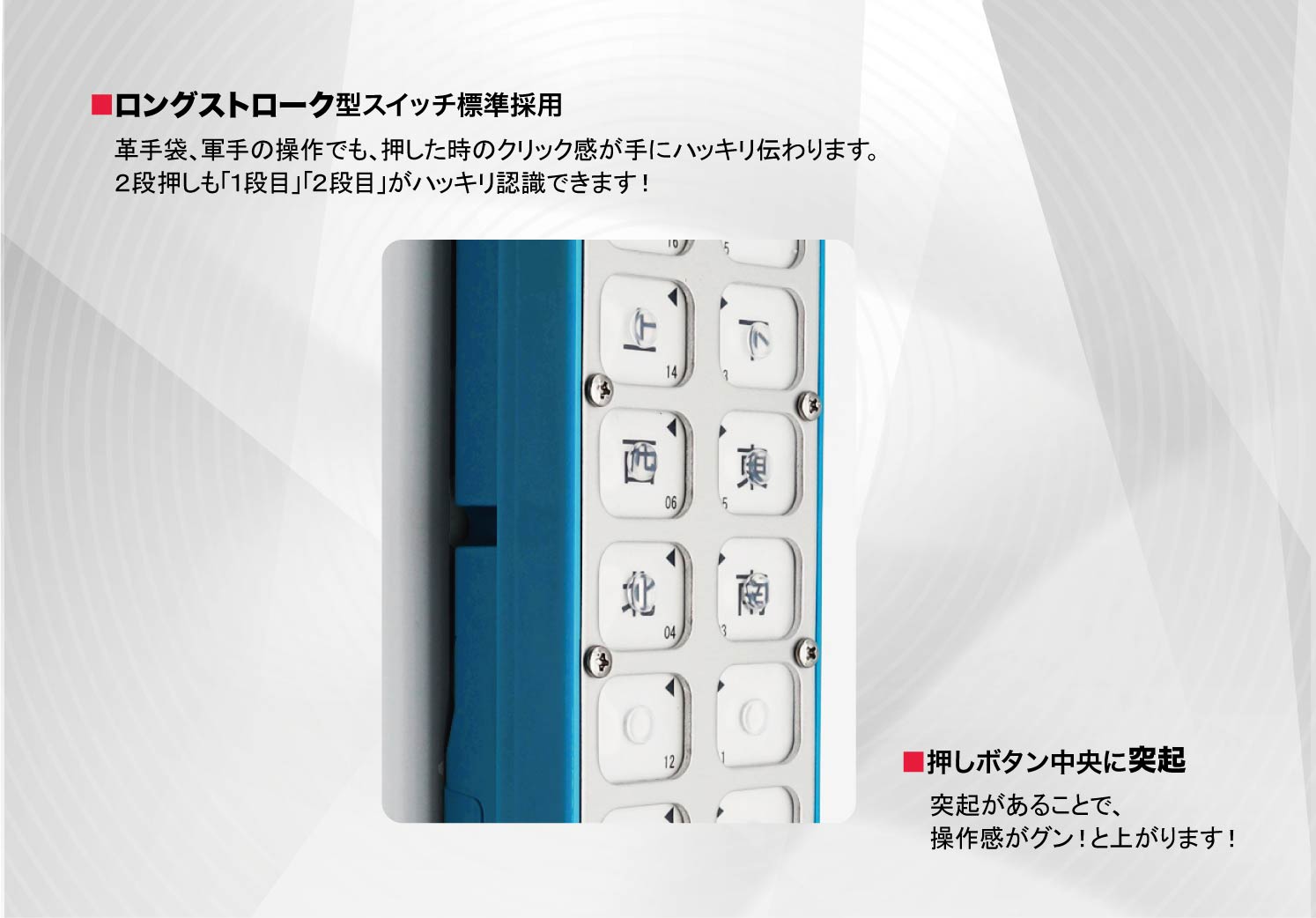

  • 全てのボタンにロングストローク型スイッチを標準装備！

      革手袋、軍手の操作でも、押した時のクリック感がハッキリ手に伝わります。
      ２段押しも「１段目」「２段目」の切り替わりがハッキリ認識できます！


  • シリコンカバー標準付属

  • 押しボタン中央に突起

      各ボタン中央に突起があることで、安心でしっかりした操作感！

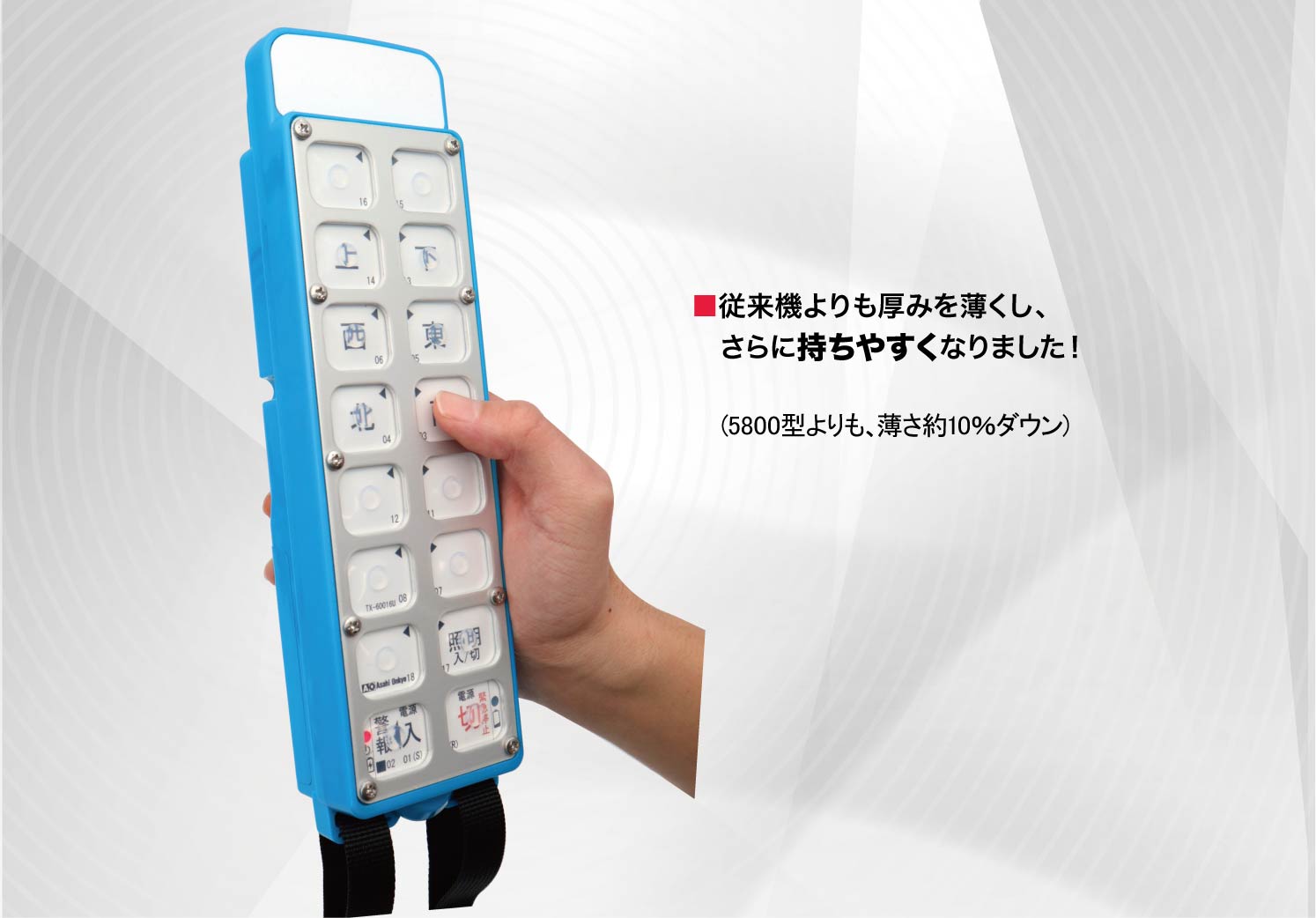

  • 従来機よりも厚みを薄くし、さらに持ちやすくなりました！

      5800型よりも、薄さ約10％ダウン

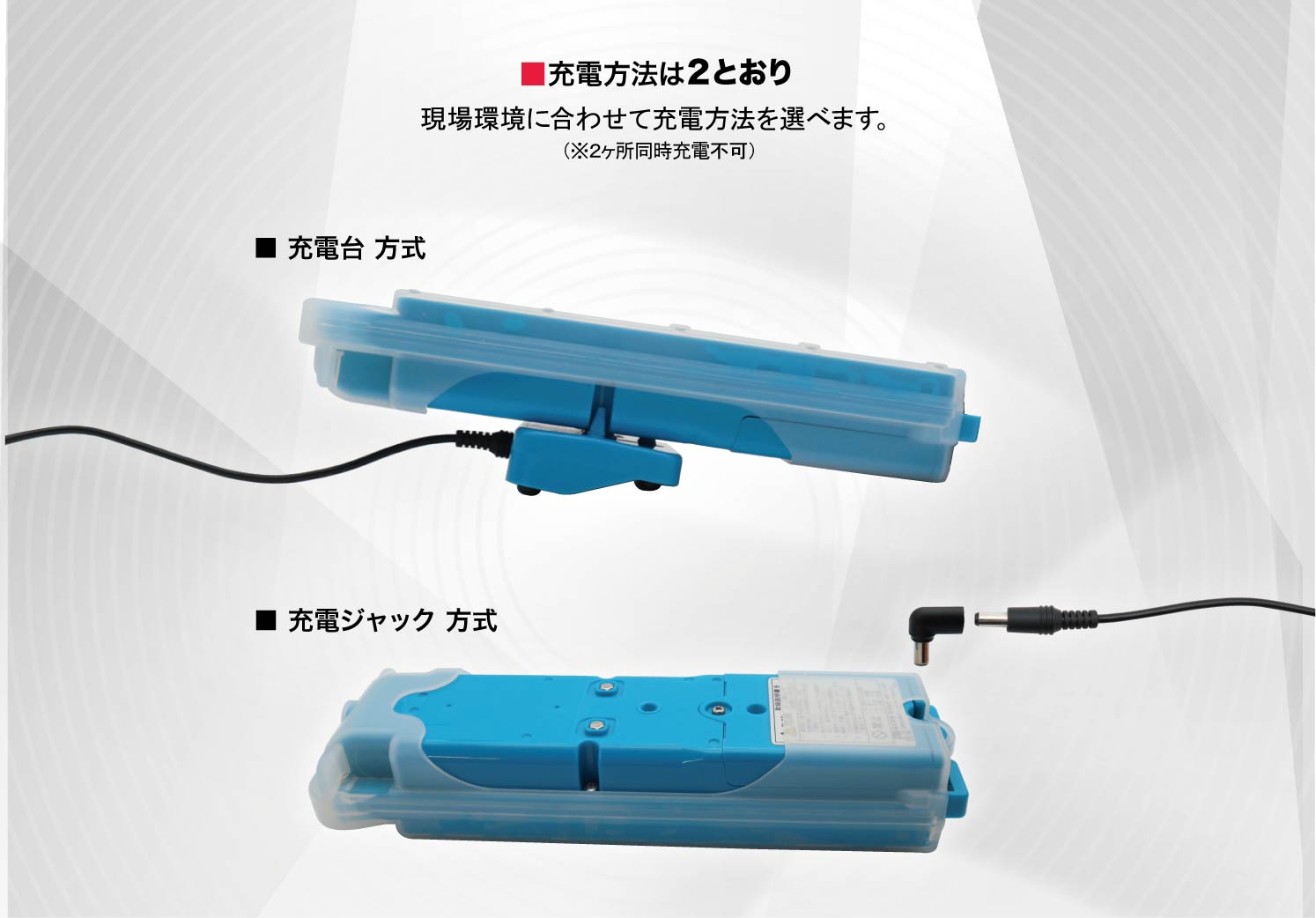

  • 充電方法が選べる２ヶ所充電！

    • 充電台方式…充電台に置くだけ
    • 充電ジャック方式…充電ジャックにアダプターを差し込む

      • （＊充電台と充電ジャックの同時充電不可）

  • 保護等級：送信機・受信機ともにIP65相当

      （※受信機は防水接栓使用時）

  • オートオフ機能付き

      10分間無操作継続で電源OFF
      (オプションで解除対応可)

受信機の特長

RX-3300U/G型
最大9リレー

RX-51000U/G型
最大17リレー

RX-61000U/G型
最大25リレー

RX-71000U/G型
最大32リレー

  • 受信機寸法・重量

    • RX-3300U/G ： 184×294×72 （1.4kg） 最大9リレー
    • RX-51000U/G： 251×300×70 （2.2kg） 最大17リレー
    • RX-61000U/G： 327×300×73.5 （4.9kg） 最大25リレー
    • RX-71000U/G： 420×339×73 （7.4kg） 最大32リレー

  • 保護等級はIP65相当（防水接栓使用時）

  • 出力は全てコモン独立

  • コモンライン入力部にヒューズを装備、
    万一、過電流が流れても基板を保護

  • 受信機の標準電源はAC100～220V(端子台は共通)
    DC12～48V、AC24/48Vにも対応可能オプション

  • 無線機の故障かそれ以外の故障かを明らかにする
    「潔白検証回路」を全てのリレー回路に付加
    (※保持リレーを除く)

  • 主電源入リレーの2ヶ所出しや、b接出しなど自在一部オプション

  • 受信機側での照明保持回路付 (保持解除も可能)

オーダー対応例

上記以外にも様々なオーダーに対応いたします。無線化する設備の詳細をご連絡下さい。

メールでのお問い合わせ

TEL: 088-694-2411

定格

送信機

Uシリーズ
Gシリーズ
外形図

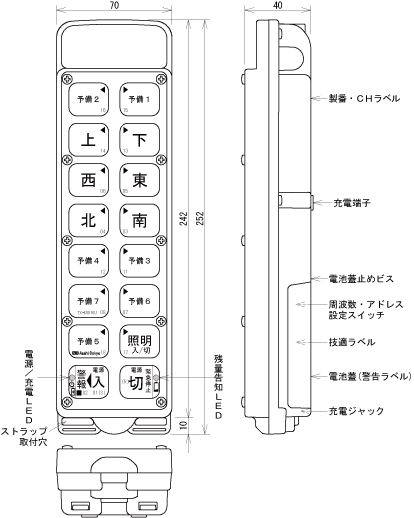

ミッドケーブレス60000送信機外形図
寸法・重量
252×70×40mm(筐体寸法のみ) 490ｇ(電池を含む)
充電アダプター寸法/重量
60x44x41
180g
押しボタン寿命
50万回以上(押圧1500ｇにて)(2段押し仕様時)
電源
4.8V 800mAh充電式電池パック
電池連続使用時間
電源入時間合計10時間以上
電源入時間合計9時間以上
充電時間
約10時間
電池残量警告
｢残量告知｣ＬＥＤが点灯し、警告後に作動停止・消灯
充電表示
｢電源/充電｣ＬＥＤの微少発光
適用規格
電波法に規定される特定小電力局無線設備
ARIB STD-T67準拠
送信出力
429MHz帯、出力は10mW以下
1.2GHz帯、出力は1mW
（10mW以下も対応可）
キャリアセンス機能
送信機の｢電源/充電｣ＬＥＤが１秒おきに２回の明暗交互変化して表示
ニュートラルインターロック表示
送信機側では｢電源/充電｣ＬＥＤが明暗交互に変化して表示--解除で連続点灯
保護等級
IP65相当

受信機

Uシリーズ
Gシリーズ
寸法・重量
184×294×72　1.4kg (RX-3300U/G) 最大 9リレー
251×300×70　2.2kg (RX-51000U/G) 最大17リレー
　　327×300×73.5　4.9kg (RX-61000U/G) 最大25リレー
420×339×73　7.4kg (RX-71000U/G) 最大32リレー
電源
AC100V～220V(フロートアース)±10%　50/60Hz
DC12～48V(フロートアース)※DC仕様はオプション
消費電力
最大22VA以下(RX-51016U)（AC220V使用時）
最大12W以下(RX-51016U)（DC24V使用時）
最大24VA以下(RX-51016G)（AC220V使用時）
最大12W以下(RX-51016G)（DC24V使用時）
出力リレー制御容量
抵抗負荷 10A　誘導負荷 7.5A（AC250V）
抵抗負荷 10A　誘導負荷　5A（DC 30V）
応答速度
最小50msec　最大100msec
（ただし、混信などでエラーが発生しないときに限る）
作動表示灯
LEDにて表示
保護等級
IP65相当(防水接栓使用時)
耐振動性能
耐衝撃性能
JIS C 60068-2-6(正弦波振動試験方法)準拠
JIS C 60068-2-27(衝撃試験方法)準拠
絶縁抵抗
(１次－筐体間)
100MΩ以上（500Vメガーにて）
耐電圧(１次－筐体間)
AC460V以下（１次－筐体間に750Vのバリスタを実装しています）

送・受信機 共通

Uシリーズ
Gシリーズ
到達距離
無障害状態で100ｍ以上
無障害状態で100ｍ程度
使用周波数
429.2500～429.7375MHz帯の指定された
40波中の1波
(※標準的にはグループ追尾式に設定)
[Lタイプ:1216MHz帯]
1216.0375～1217.0000MHz帯の指定された
58波中の1波
[Hタイプ:1252MHz帯]
1252.0375～1253.0000MHz帯の指定された
58波中の1波
(※送信機は1波固定、受信機は19波追尾式を
標準とする)
電波形式
F1D
変調方式
2値FSK方式
データ伝送速度
2400bps
１フレーム伝送時間
50msec
エラー検出
CRC-CCITTによるエラー検出コードを付加
基本アドレス
8ビット(固定)
機種認識コード
8ビット(固定)
拡張アドレス
8ビット(固定、送信機には下位4ビット分の切換スイッチ付）
使用温度範囲
-10℃～+60℃

送信機付属品(U/Gシリーズ共通)

標準付属品オプション品
●電池パック
●充電アダプター(※)
●充電台(※)
●L型変換プラグ(※)
●デュアルストラップ
●シリコンカバー
　　
(※送受信機セット購入時のみ標準付属）
●ソフトケース
●クリアケース
●カラーストラップ
●腰ベルト
●急速充電器
●予備電池パック
●押しボタン名称変更シール
●充電用カセットホルダー

受信機付属品(U/Gシリーズ共通)

標準付属品オプション品
●ロッドアンテナ


 ●アンテナマウントキット
●予備リレー
●アンテナ分配器
●予備ヒューズ
●ケーブルグランド
●ロックナット
